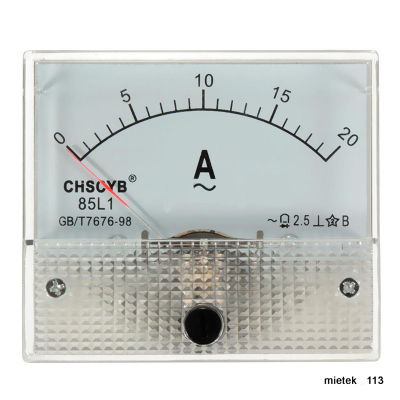

Cześć, w trakcie przygotowywania się do ćwiczeń w labolatorium natknęłam się na taki zapis klasy amperomierza analogowego. Z tego co rozumiem to ma on klasę 2.5, ale nie mam pojęcia jak odczytać resztę tych znaczków, a przeczuwam że są one istotne. Możecie mi je wytłumaczyć?
Odczytywanie klasy przyrządu pomiarowego
Otrzymałeś(aś) rozwiązanie do zamieszczonego zadania? - podziękuj autorowi rozwiązania! Kliknij
-
- Fachowiec
- Posty: 1546
- Rejestracja: 01 sty 2021, 09:38
- Podziękowania: 2 razy
- Otrzymane podziękowania: 407 razy
Re: Odczytywanie klasy przyrządu pomiarowego
Lewa strona
- typ urządzenia i data produkcji 1998 r.
Prawa strona - kolejne symbole:
- miernik (urządzenie) prądu przemiennego,
- urządzenie magnetoelektryczne z ruchomą cewką,
- klasa dokładności w przypadku, gdy uchyby podawane są w procentach końcowej wartości zakresu pomiarowego,
- urządzenie do pomiaru w pozycji pionowej,
- próba napięcia powyżej \( 500 V \) na przykład \( 2kV,\) (próba izolacji 2 kV, miernik sprawdzony napięciem probierczym \( 2kV, \)
- podłączenie szeregowe.
Środek
-amperomierz prądu przemiennego.
